Transito rapido, a Londra il più grande progetto europeo

Gli strumenti di H+E e Nord Drivesystems al servizio del "London Crossrail", il collegamento che prevede 21 km di nuovi tunnel nella capitale inglese

  • Novembre 22, 2013
  • 912 views
  • Transito rapido, a Londra il più grande progetto europeo
    Transito rapido, a Londra il più grande progetto europeo

La metropoli di Londra sta aggiungendo alla sua frequentatissima rete di trasporto pubblico un nuovo collegamento di transito rapido Est-Ovest con una lunghezza di oltre 100 km. Per questo grande progetto, nel solo centro della città verranno scavati 21 km di nuovi tunnel. Qui, il suolo è composto principalmente da argilla tenera con una consistenza appiccicosa che rende particolarmente impegnativo il trasporto del materiale scavato. H+E Logistik e NORD DRIVESYSTEMS, stanno fornendo la tecnologia di trasporto adatta, motoriduttori compresi.

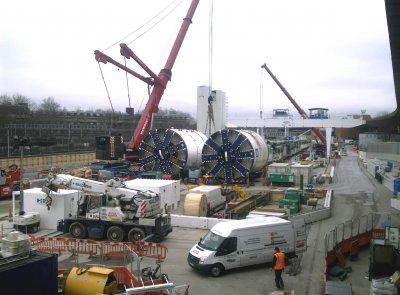

Chiamate così in onore della matematica Ada Lovelace e del pioniere della cartografia urbana Phyllis Pearsall, Ada e Phyllis sono due fresatrici per tunnel (TBM) del costruttore tedesco Herrenknecht, ciascuna delle quali ha una lunghezza di circa 100 m e un peso di circa 1.000 tonnellate. Al lavoro per il progetto di transito rapido "London Crossrail", dal 2012 esse spingono avanti le loro lame "Cutterhead" larghe 7 m sotto la City. Dopo avere affrontato la distanza di sei chilometri e mezzo fra Royal Oak e Farringdon Station, esse dovrebbero risalire in superficie nel 2015. Oltre ad Ada e Phyllis, anche altre TBM stanno scavando tunnel analoghi in varie altre tratte del collegamento Est-Ovest attraverso Londra, che avrà una lunghezza totale di 118 km. La prima tratta del Crossrail entrerà in esercizio nel 2018. Con un volume di investimento di oltre 17 miliardi di euro, il "London Crossrail" è attualmente il più grande progetto di infrastrutture europeo.

Operazioni di trasporto impegnative

Le TBM scavano fino a 1.300 tonnellate di "argilla londinese" all'ora nei due tunnel con diametro di 6,2 m che vengono fresati in parallelo sotto il centro della città. La movimentazione di questo materiale tenero richiede soluzioni su misura per la sua consistenza. In questo caso, il problema risiede nel trasporto affidabile del materiale scavato dal cantiere, che include il suo instradamento su trasportatori accanto alle macchine, nei tunnel e nell'ingresso prima che venga caricato su treni. La tecnologia più avanzata di scavo dei tunnel include l'aggiunta di tensioattivi al materiale scavato direttamente presso le fresatrici, al fine di facilitarne la movimentazione. Tuttavia, se la particolare formazione dell'argilla londinese e questi additivi entrassero in contatto con i trasportatori standard, sorgerebbero presto delle complicazioni: la massa si attaccherebbe prontamente e persistentemente a parti dei nastri trasportatori. I trasportatori per tunnel del progetto "London Crossrail" sono stati quindi customizzati da H+E, filiale di Herrenknecht. Oltre a speciali rivestimenti di plastica e altre misure, un sistema di pulizia sviluppato appositamente per le esigenze presenti sul sito permette di prevenire i problemi causati dall'adesione del materiale trasportato ai componenti esposti del sistema.

Altrettanto importante si è dimostrato specificare e ottenere una tecnologia affidabile di azionamento dei trasportatori. H+E Logistik ha contattato il suo partner provato NORD DRIVESYSTEMS di Bargteheide, vicino ad Amburgo: "Collaboriamo con NORD da circa dieci anni e abbiamo affrontato insieme centinaia di progetti", afferma Dirk Uphues, direttore di progetto H+E incaricato delle operazioni di Londra. Per i trasportatori dei tunnel di Londra, NORD fornisce motoriduttori a coppia conica con albero d'uscita bilaterale liscio. Un accoppiamento di espansione trasferisce la coppia al nastro trasportatore. "Naturalmente vorremmo minimizzare la varietà degli azionamenti e l'albero bilaterale ci offre la versatilità di cui abbiamo bisogno: i nostri sistemi tipicamente sono utilizzati non solo nel progetto di un singolo tunnel, ma vengono spesso recuperati per completare altri lavori. Con una configurazione di azionamento variabile, è possibile utilizzarli più facilmente in più siti differenti", afferma Uphues.
